Excelencia
+400 Hospitales
equipados con tableros de aislamiento Post Glover LifeLink en México, Centroamérica, Sudamérica y el Caribe
+60 años
Post Glover LifeLink: fabricante líder mundial enfocado en seguridad energética crítica para hospitales
4 paises
Presencia en México, Centroamérica, Sudamérica y el Caribe con instalación y soporte local
NOM-001-SEDE-2012 Art. 517
¿Por qué tu hospital necesita tableros de aislamiento?
El Problema
La Solución
- Evitar el riesgo de electrocución durante cirugía
- Protegen a los pacientes y personal del hospital de recibir una descarga eléctrica causada por fallas a tierra, manteniendo al mismo tiempo los equipos electromédicos encendidos.
- Previene microdescargas eléctricas durante procedimientos invasivos en Quirófano o en cualquier otra área crítica que pueden ocasionar quemaduras o hasta la muerte.
La Norma que lo Exige
La norma que lo exige: NOM-001-SEDE-2012 Artículo 517 y NOM-016-SSA3-2012
Áreas que lo Requieren
- Unidades de Cuidados Intensivos (adulto,pediátrica y neonatal)
- Salas de Cirugía
- Salas de Expulsión
- Salas de Cuidado Intensivo
- Salas de Cuidado Coronario
- Urgencias
- Hemodiálisis
- Diálisis Peritoneal
- Tococirugía
- Área de Quemados
- Salas de Angiografía
- Salas de Tomografía Computarizada
- Salas de Resonancia Magnética
- Equipos Portátiles de Rayos X
- Equipos Portátiles de Rayos Láser
- Solución para eficientar la energía eléctrica en Hospitales
- Protegiendo la vida de los pacientes y el personal médico
- Un Sistema Aislado es necesario porque pueden salvar una vida
- Las normas oficiales NOM-001-SEDE-2012 y NOM-016-SSA3-2012
¿Qué modelo necesita tu hospital?
¿No estás seguro de qué modelo necesitas? Nuestros ingenieros especializados en sistemas aislados te asesoran sin costo. Evaluamos los planos de tu hospital y te recomendamos la configuración óptima por área.

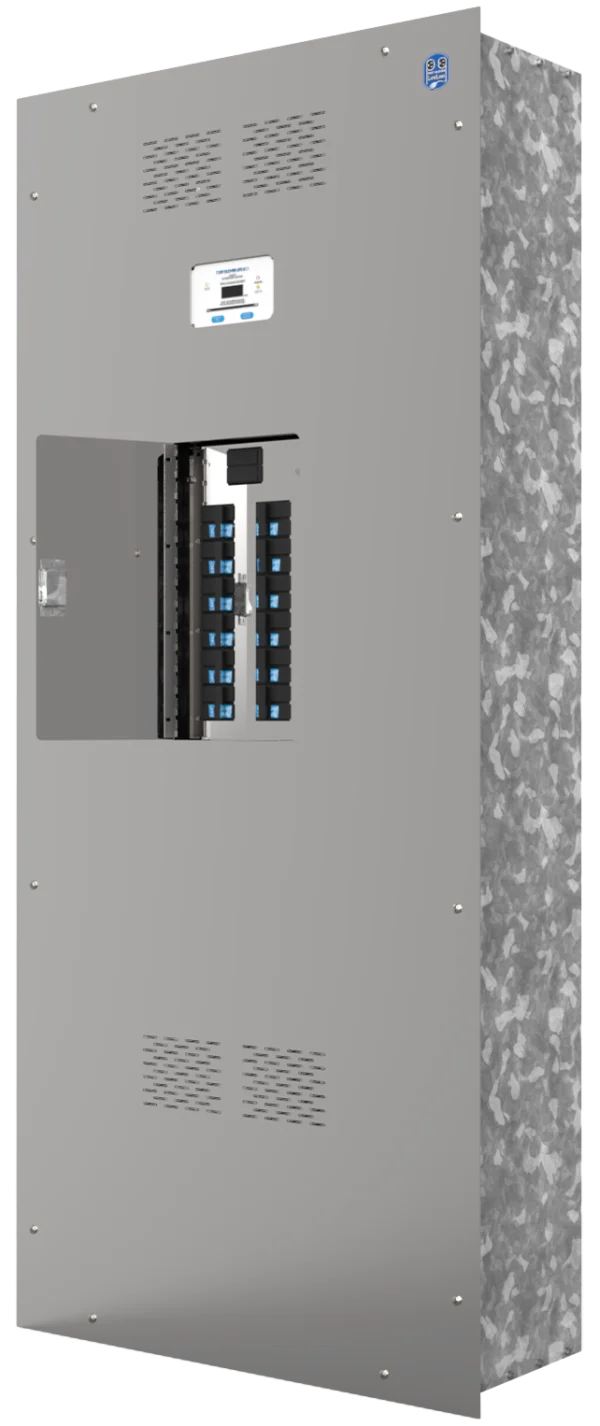

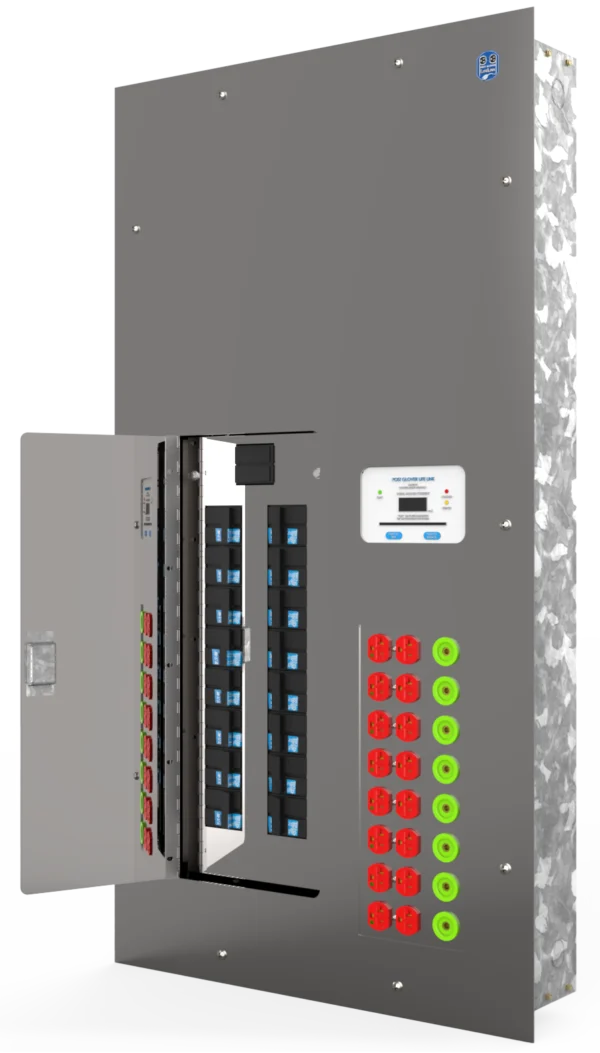

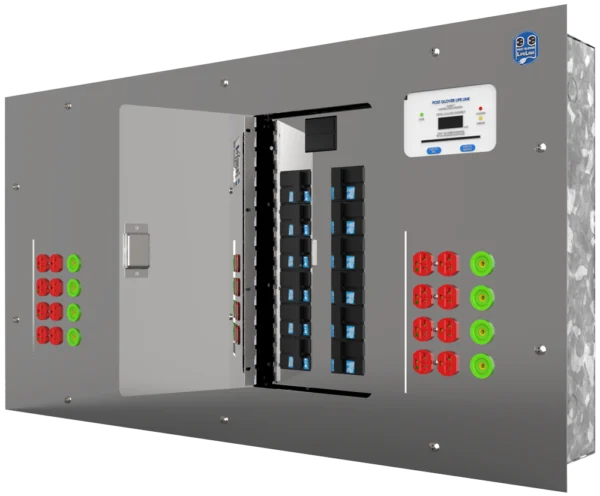

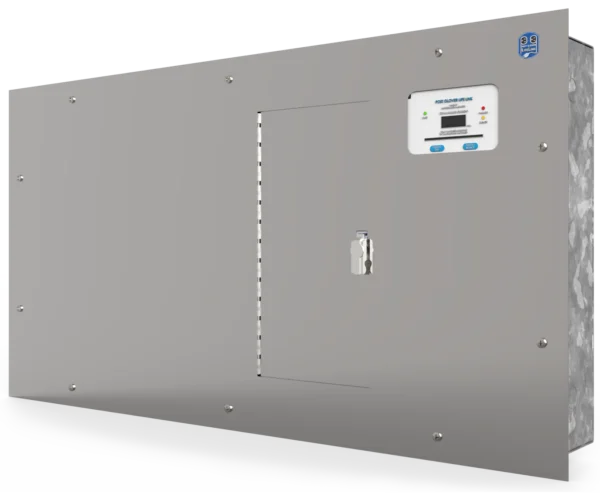

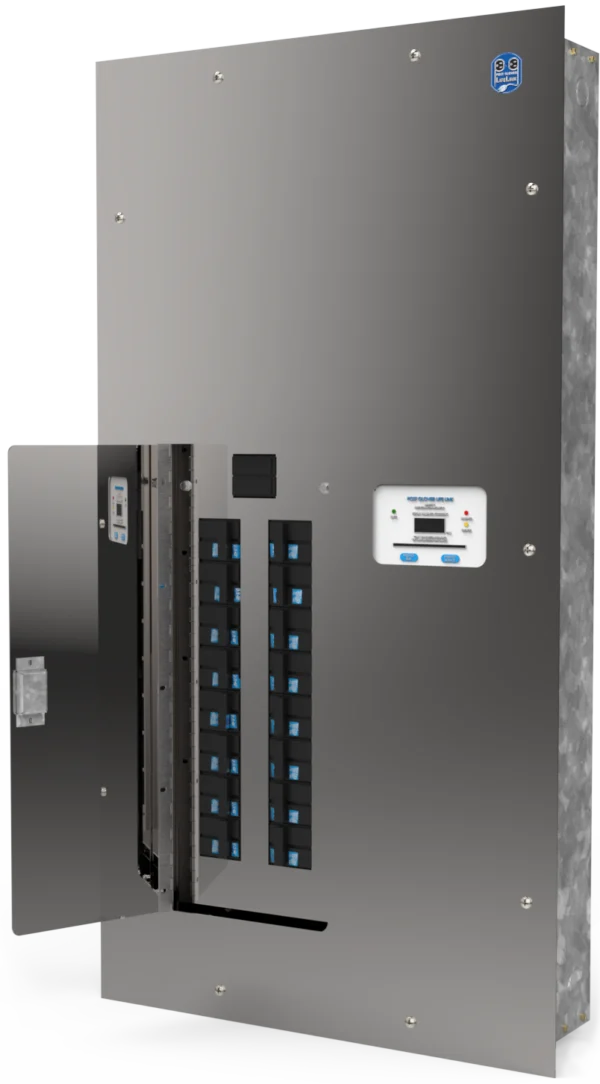

Modelos de tableros de aislamiento
Cada modelo está diseñado para un tipo de área crítica específica. Todos cumplen con el artículo 517 de la NOM-001-SEDE-2012, estándares UL 1047, UL 1022, UL 506, UL 50 y certificación NOM-003-SCFI-2014. Elige el modelo según el área de tu hospital.
Preguntas Frecuentes
¿Qué es un Tablero de Aislamiento?
Un Tablero de Aislamiento es un equipo electromédico que previene de microdescargas eléctricas a los pacientes y personal de la salud mientras estén sometidos a procedimientos invasivos dentro de un quirófano, Unidades de Cuidados Intensivos (UCI) o en general cualquier área de atención crítica en clínicas, hospitales, sanatorios, centros médicos, etc.
¿Para Qué Sirve un Tablero de Aislamiento?
- Un Tablero de Aislamiento tiene la función de proteger a los pacientes y personal del hospital de recibir una descarga eléctrica causada por fallas a tierra, manteniendo al mismo tiempo los equipos electromédicos encendidos.
- Durante una cirugía el paciente al estar conectado al equipo electromédico experimenta una reducción en su resistencia eléctrica del cuerpo.
Las estadísticas mundiales muestran que las muertes por electrocución en las salas de operación han aumentado, dado que actualmente el uso de equipo electromédico se utiliza mas en cirugía y diagnóstico. Saber más
¿Cómo Funcionan los tableros de Aislamiento?
Un Tablero de Aislamiento tiene la función de proteger a los pacientes y personal del hospital de recibir una descarga eléctrica mientras se ecuentran en una cirugía o sometidos a cualquer procedimiento invasivo en el que tengan contacto con los equipos biomédicos.
Esto lo logra distribuyendo correctamente la energía eléctrica que se utiliza para alimentar todos los equipos electrómedicos y monitoreando todo el tiempo esta corriente para detectar cualquier fuga causada por fallas a tierra, manteniendo al mismo tiempo los equipos encendidos.
¿Por qué es importante contar con tableros de Aislamiento?
Contar con un tablero de aislamiento en hospitales es de vital importancia para cumplir con las normas oficiales NOM-001-SEDE-2012 y NOM-016-SSA3-2012, que establecen que dentro de las características mínimas de infraestructura y equipamiento de hospitales se debe contar con Sistemas de Energía Aislados en Áreas de Atención Crítica.
Esto debido a que:
- Los tableros de aislamiento evitan el riesgo de electrocución durante una cirugía.
- Previenen microdescargas eléctricas durante procedimientos invasivos en Quirófano, así como en Unidades de Cuidados Intensivos que pueden ocasionar quemaduras o hasta la muerte.
- Los tableros de aislamiento salvaguarda la vida de pacientes y personal médico al prevenir el riesgo de muerte ocasionada por una descarga eléctrica.
- Los tableros de aislamiento permiten que los equipos electromédicos continuen encendidos aún cuando se detecta una fuga ocasionada por fallas de puesta a tierra.
>> Saber más sobre la importancia de los tableros de aislamiento.
¿En que Áreas se utilizan los Tableros de Aislamiento?
Las normas oficiales NOM-001-SEDE-2012 y NOM-016-SSA3-2012, establecen que se necesita para uso hospitalario contar con un sistema eléctrico aislado en Áreas Criticas como:
- Unidades de Cuidados Intensivos
- Salas de Cirugía
- Salas de Expulsión
- Salas de trasplantes
- Salas de procedimientos
- Áreas de atención con riesgo eléctrico
- Salas de toco-cirugía
- Salas de choque o shock
- Terapia intermedia
- Salas de Cuidado Intensivo
- Salas de Cuidado Coronario
- Terapia intensiva neonatal
- Terapia intensiva pediátrica
- Quirófanos
- Urgencias
- Áreas de Hemodiálisis
- Diálisis Peritoneal
- Equipos Portátiles de Rayos X
- Equipos Portátiles de Rayos Láser
En pocas palabras en áreas similares en las cuales los pacientes estén sujetos a procedimientos invasivos y conectados a equipos electromédicos.
¿Qué más dice la NOM-001-SEDE-2012? Leer artículo completo
¿Quiénes son los Responsables de la Seguridad en un Hospital?
La Secretaria de Energía a través de la Norma Oficial Mexicana NOM-001-SEDE-2012, Hace Responsables de la Seguridad en el Hospital a las siguientes personas:
1.- Dueño de la Constructora
2.- La Unidad Verificadora
3.- Personal de Mantenimiento
4.- Dueño del Inmueble
5.- Personal Administrativo
¿Qué normas exigen el uso de Sistemas Aislados en Hospitales?
La NOM-001-SEDE-2012 y NOM-016-SSA3-2012.
En la NOM-001-SEDE-2012 ¿qué artículo habla sobre Sistema Eléctrico Aislado?
En el artículo 517 de la NOM-001-SEDE-2012 se habla sobre los Sistemas Eléctricos Aislados. Conoce que secciones del artículo 517 informan sobre este sistema.
¿Qué Cambios trae la NOM-001-SEDE -2018?
El día 20 de mayo de 1997 apareció publicado en el Diario Oficial de la Federación el “Decreto por el que se reforman, adicionan y derogan diversas disposiciones de la Ley Federal sobre Metrología y Normalización”, que entraron en vigor el 1 de Agosto del mismo año. Las reformas más importantes que se introdujo a la Ley Federal sobre Metrología y Normalización están en los artículos 51 y 51-A que estableció que las normas Oficiales Mexicanas (NOM) y las Normas Mexicanas (NMX) deberían ser revisadas cada 5 años a partir de la fecha de su entrada en vigor.
Ahora bien, la Norma Oficial Mexicana NOM-001-SEDE de Instalaciones Eléctricas (utilización) desde su publicación inicial, el 20 de Abril de 1999, ha tenido tres revisiones: 2005, 2012 y próximamente la revisión del año 2018. Son los cambios en la Sección 5, artículo 517, INSTALACIONES EN ESTABLECIMIENTOS PARA LA ATENCIÓN MÉDICA, de esta última revisión 2018 a la NOM-001 que queremos hablar.
El Comité Consultivo Nacional de Normalización de Instalaciones Eléctricas (CCNNIE) para realizar la revisión a la NOM-001-2018 se basó en la norma NFPA-70 Edición 2017, el NEC en el artículo 517 contiene conceptos y referencias importantes de las normas NFPA 20, NFPA 99, NFPA101 y NFPA110 que no fueron aclarados en la NOM-001-SEDE-2018. Por ello muchos textos esenciales deben ser explicados ampliamente para su comprensión. Nuestra misión es aclarar los textos contenidos en varias secciones del artículo 517.
¿Qué es la Puesta en Marcha y en que momento se realiza?
La puesta en marcha se refiere al proceso planeado de arranque, regulación y equilibrado de los sistemas, así como también de los equipos.
¿Qué es el Mantenimiento Preventivo y cuál es su importancia?
El concepto de mantenimiento preventivo se basa en la revisión y limpieza de las instalaciones, así como también de los equipos, para evitar fallas.
La importancia recae en garantizar el correcto funcionamiento del Sistema Eléctrico Aislado.
Ir al Artículo: Mantenimiento de Sistemas Eléctricos Aislados en Hospitales
¿Cuáles son las 13 pruebas que se realizan al sistema eléctrico aislado?
ruebas a efectuar a las instalaciones eléctricas de los sistemas aislados para energizar la sala de operaciones (quirófanos) y en las camas de cuidados intensivos de acuerdo con NOM-001-SEDE2012 y NFPA-99 Health Care Facilities edición 2005.
1.- Pruebas del sistema aislado
2.- Prueba del monitor de aislamiento
3.- Prueba de GFCI
4.- Prueba en “vecindad de paciente”
5.- Prueba de receptáculos en vecindad del paciente
6.- Prueba de corriente de fuga
7.- Prueba de la resistencia del conductor de puesta a tierra de los equipos
8.- Prueba de los pisos conductivos
9.- Prueba de polaridad de receptáculos
10.- Prueba de retención de receptáculos
11.- Que se mantenga continuidad eléctrica
12.- El circuito del monitor de aislamiento de línea debe ser probado después de su instalación y puesta en servicio
13.- Que el equipo opere y proporcione resultados de acuerdo a su diseño
Saber más >> Ir al Artículo: 13 Pruebas a efectuar en Instalaciones de Sistemas de Energía Aislados
¿Cómo se instala correctamente el Tablero de Aislamiento?
Una instalación correcta es primordial para proteger la vida de pacientes y cuerpo médico de los peligros de los riesgos eléctricos en hospitales, clínicas y sanatorios. Desde la distancia máxima permisible de cableado hasta donde localizar el reloj cronómetro. Da clic aquí y visualiza toda la información.
¿Qué importancia, funcionamiento y beneficios representa un Tablero de Aislamiento?
Si aún tienes dudas sobre el funcionamiento e importancia de los tableros de aislamiento para hospitales, puedes ver el siguiente video en donde te dejamos toda la información resumida.
¿Cuál es el color de los cables conductores en un tablero aislado?
- Conductor con aislamiento 1: Color naranja con al menos una raya o banda continua de color distinto al verde, blanco o gris en toda la longitud del conductor.
- Conductor con aislamiento 2: Color café con al menos una raya o banda continua de color distinto al verde, blanco o gris en toda la longitud del conductor.
- Para sistemas eléctricos aislados trifásicos: El tercer conductor con aislamiento deberá identificarse en color amarillo con al menos una raya o banda continua de color distinto al verde, blanco o gris en toda la longitud del conductor.

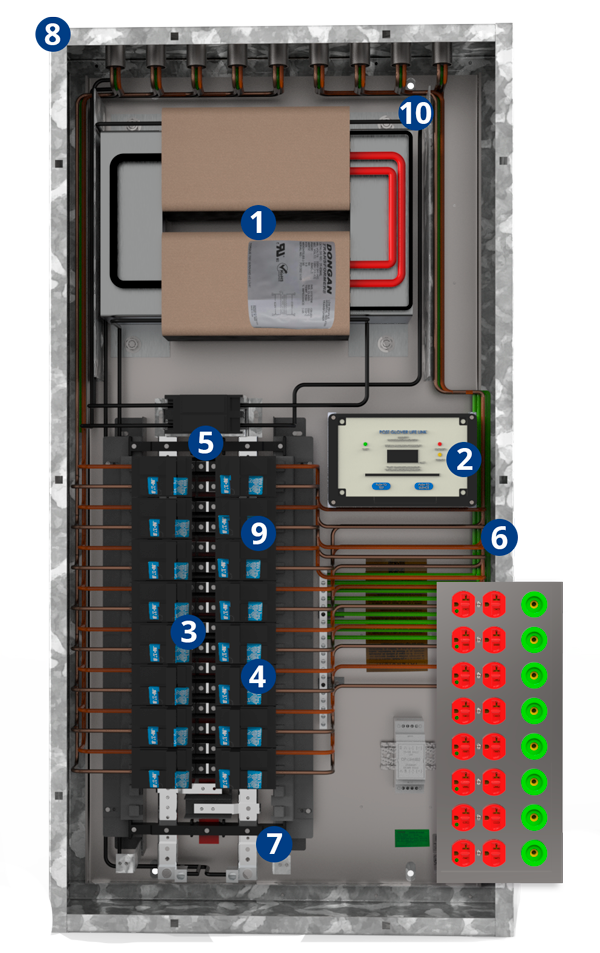

Transformador de Aislamiento monofásico de núcleo E, con escudo electrostático entre Primario y Secundario.
Monitor de Aislamiento Post Glover LifeLink Mark V.
Centros de carga con Interruptores de dos polos.
Puerta con Chapa.
Compartimiento de Alambrado Eléctrico en el Campo.
Bloque de Terminales.
Barra de Puesta a Tierra
Caja servicio pesado
Chasis
Frente del Panel
Respaldados por la marca líder mundial en sistemas aislado
Post Glover LifeLink

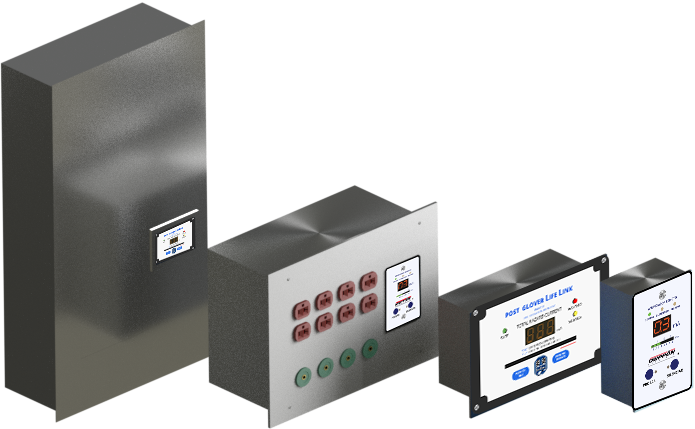

Ofrece la línea más completa de tableros de aislamiento y accesorios para hospitales. Con más de 60 años enfocados en seguridad energética crítica, miles de hospitales en todo el mundo confían en sus equipos, que cuentan con la tecnología más avanzada en localización de fallas, monitoreo de carga y comunicación. Dwppon es representante oficial de Post Glover LifeLink en México, Centroamérica y el Caribe.
«El quirófano es un lugar de trabajo con alto riesgo de electrocución”. Wills et al. 2010; Médicos Investigadores
“A pesar de años de educación en seguridad eléctrica, la normatividad y las unidades de vigilancia, aún existe una gran amenaza a la vida causada por descargas eléctricas durante una intervención quirúrgica”. Baker y Doyle (2010); Médicos Investigadores
Cumplimiento normativo total para tu hospital
NOM-003-SCFI-2014: Productos eléctricos, seguridad. Certificación obligatoria de equipos eléctricos en México.
- UL 1047 — Estándar para paneles de distribución eléctrica aislados para uso en áreas de cuidado de pacientes.
- UL 1022 — Estándar para monitores de aislamiento de línea.
- UL 506 — Estándar para limitadores de tensión.
- UL 50 — Estándar para gabinetes eléctricos.
- NFPA 99 — Health Care Facilities Code. Referencia para pruebas y mantenimiento de sistemas aislados.
- NFPA 70 (NEC) — National Electrical Code. Base internacional del Art. 517.
