Elementos
Con todos los elementos básicos de un sistema de energía aislado
- Transformador de aislamiento DE GRADO HOSPITAL
- Interruptores del tablero
- Barra de tierra
- Gabinete y frente

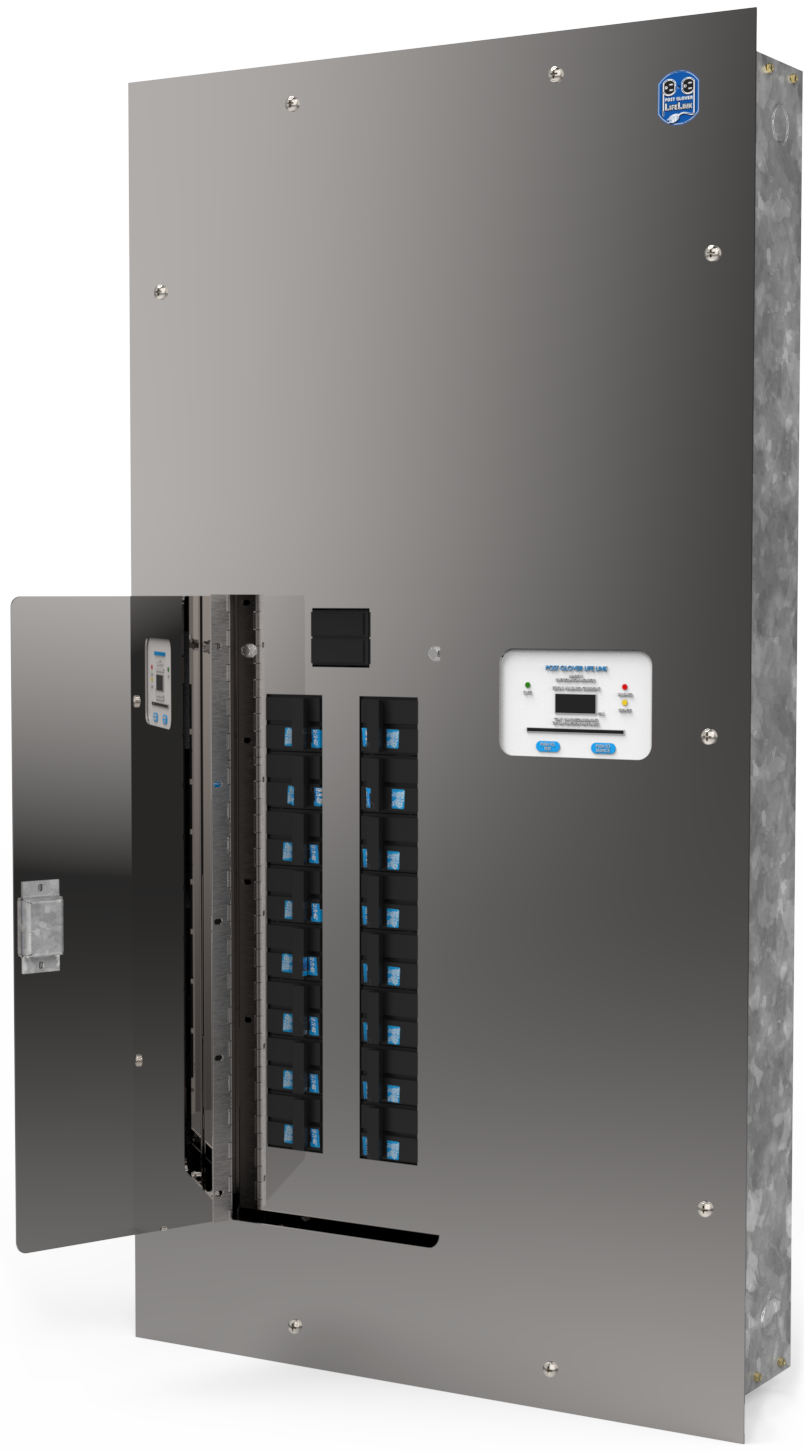

Tablero de Aislamiento Modelo IDP Vertical
El tablero de aislamiento modelo IDP vertical sirve para minimizar el riesgo por descargas eléctricas que pueden causar graves daños e inclusive la muerte a pacientes con procedimientos invasivos. El uso de este dispositivo está reglamentado por la NORMA: NOM-001-SEDE-2012 sección 517.
APLICACIÓN DEL TABLERO
El Tablero de aislamiento IDC se instala típicamente en pasillos, para Áreas de Atención Crítica:
- Terapia Intensiva (adulto, pediátrica y neonatal)
- Terapia Intermedia
- Salas de Operaciones
- Área de Recuperación
- Cirugía de Corta Estancia
- Urgencias
- Tococirugía
- Unidades de Cuidados Coronarios
- Hemodiálisis y Diálisis Peritoneal
- Área de Quemados
- Salas de Angiografía
- Salas de Tomografía Computarizada
- Salas de Resonancia Magnética
- Gabinete de Radioterapia
- Áreas similares en las cuales los pacientes estén sujetos a procedimientos invasivos.
Excelencia y Calidad
Elementos
Monitor (LIM)
Monitor (LIM)
- Monitoreo de la corriente peligrosa de fuga
- Pantalla con alarmas en español
- Bitácora de eventos y alarmas.
- Múltiples opciones disponibles de anunciadores remotos
- Medición de temperatura del transformador opcional
- Localizador de fallas.
- Software Gratuito Opcional – Hospital Supervisor ™
Capacidad
Capacidad
- Hasta 8 receptáculos dúplex de fuerza (6 en modelo horizontal) grado hospital en 120V.
- El tablero de aislamiento para quirófano IDP puede alimentar módulos de receptáculos remotos.
- Hasta 7 receptáculos de tierra (6 en modelo horizontal) para proporcionar puntos adicionales de conexión a tierra.
KVA Disponible
KVA Disponible
- Tablero de aislamiento para hospitales 2 KVA
- Tablero de aislamiento para hospitales 3 KVA
- Tablero de aislamiento para hospitales 5 KVA
- Tablero de aislamiento para hospitales 7.5 KVA
- Tablero de aislamiento para hospitales 10 KVA
Certificaciones y Pruebas
Certificaciones y Pruebas
Diseñados, construidos, probados y certificados de acuerdo con las normas extranjeras y nacionales siguientes:
● UL 1047, UL 1022, UL 506 y UL 50
● CSA C22.1 Parte 1, y CSA C22.2 No. 204
● IBC (2012), AC156 (2010), ASCE 7-10
● OSHPD (Estado de California), OSP-0210-10
● NOM-003-SFCI-2014
● NMX-J-515-ANCE-2014
● NOM-001-SEDE-2012
● NOM-016-SSA3-2012
● NOM-025-SSA3-2013
