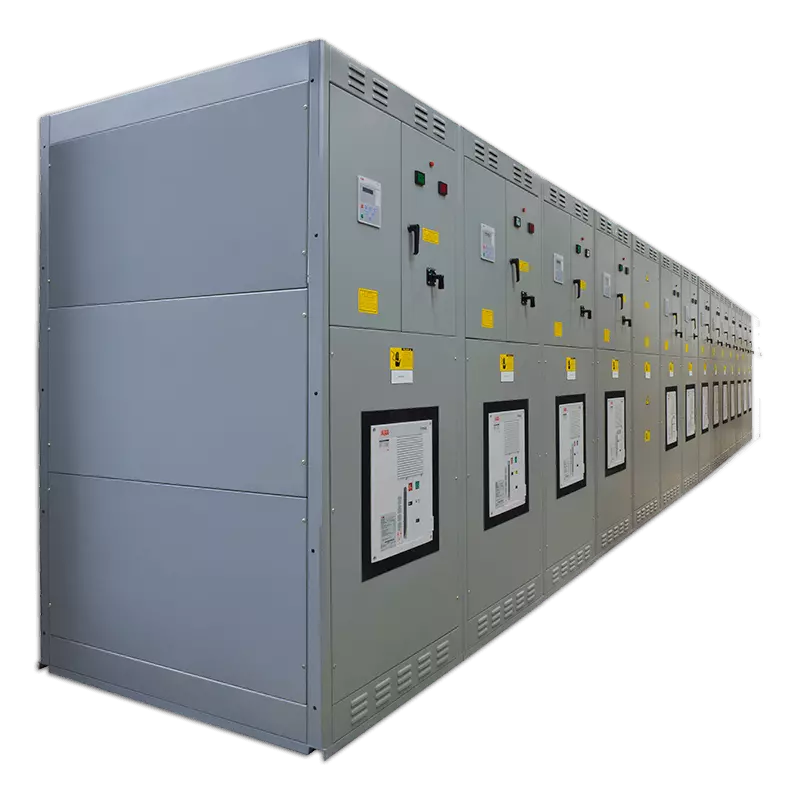

Tablero de Distribución en Media Tensión con Celdas de Seccionamiento

In Stock

Un Tablero de Distribución en Media Tensión con Celdas de Seccionamiento es un conjunto de equipos eléctricos diseñado para recibir, controlar, proteger y distribuir energía eléctrica en sistemas de media tensión . Este tipo de tablero constituye uno de los elementos principales en los sistemas eléctricos de potencia, ya que permite maniobrar y aislar diferentes circuitos eléctricos de manera eficiente.

Las celdas de seccionamiento son compartimentos metálicos independientes que contienen dispositivos de maniobra y protección, tales como interruptores, seccionadores, cuchillas de puesta a tierra, transformadores de medición y relevadores de protección. Su función principal es dividir y aislar secciones del sistema eléctrico para facilitar labores de mantenimiento, operación y protección ante fallas, sin afectar completamente el suministro de energía de la instalación. Entre sus principales aplicaciones destacan la distribución de energía en redes de media tensión, el control de alimentadores eléctricos, la protección contra sobrecorrientes y cortocircuitos, así como la integración de sistemas de automatización y monitoreo mediante tecnologías modernas como PLC y sistemas SCADA.

Excelencia y Calidad

Category: Comercial

Descripción

Operación en niveles de media tensión, comúnmente entre 4.16 kV y 34.5 kV.
Diseño modular y compartimentado para mayor seguridad.
Incorporación de celdas de seccionamiento y protección.
Uso de interruptores de potencia y seccionadores.
Protección contra fallas eléctricas y cortocircuitos.
Facilidad para mantenimiento y ampliaciones futuras.
Alta confiabilidad y continuidad del servicio eléctrico.
Integración con sistemas de automatización y monitoreo.

Durante el ensamblaje eléctrico se instalan componentes como:

Interruptores de potencia.
Seccionadores.
Barras conductoras de cobre o aluminio.
Transformadores de corriente y potencial.
Relevadores de protección.
Sistemas de control y medición.
Cableado de fuerza y control.
Dispositivos de señalización y alarma.

Posteriormente se realizan pruebas de fabricación y calidad para verificar el correcto funcionamiento del tablero. Entre las pruebas más comunes se encuentran:

Pruebas de aislamiento.
Pruebas dieléctricas.
Verificación de continuidad.
Pruebas funcionales de control y protección.
Pruebas mecánicas de operación.
Verificación del sistema de puesta a tierra.

Finalmente, el tablero es identificado, etiquetado y preparado para su transporte e instalación en sitio, garantizando que cumpla con las normas eléctricas y los requerimientos operativos de la instalación donde será utilizado.
